Tomograf komputerowy – budowa i działanie

Artykuł sponsorowany

Tomografia komputerowa to jedna z podstawowych metod obrazowania narządów wewnętrznych, szeroko wykorzystywana w wielu specjalnościach medycyny. Poniższy tekst – bez promowania, w oparciu o sprawdzone fakty – wyjaśnia, jak jest zbudowany tomograf, jak przebiega tomografia komputerowa oraz na czym polega rekonstrukcja trójwymiarowego obrazu z promieni rentgenowskich.

Z czego składa się tomograf?

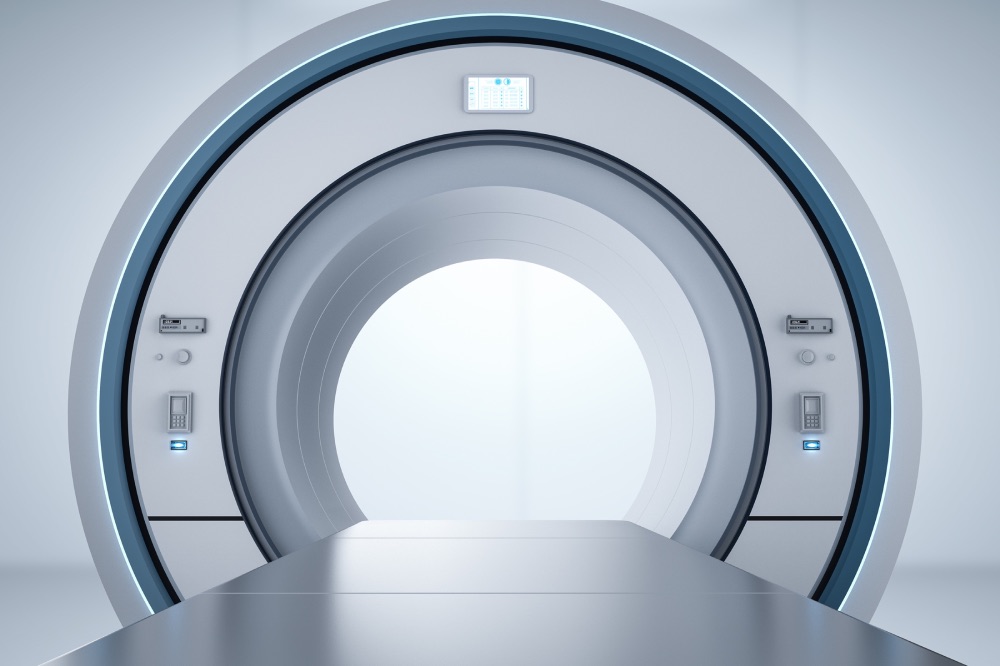

Sercem aparatu są lampy rentgenowskie (źródło promieniowania rentgenowskiego) i detektory. Obie części osadzone są w tzw. gantrze – pierścieniu z otworem, przez który przesuwa się stół. W nowoczesnych urządzeniach detektory obracają się wraz z lampą wokół pacjenta, a zasilanie i transmisja danych zapewniane są przez tzw. „slip-ring”, co umożliwia ruch obrotowy bez zatrzymywania. System dopełniają: stół tomografu o precyzyjnym napędzie, konsola sterująca z oprogramowaniem rekonstrukcyjnym, system kontroli dawki (m.in. automatyczna modulacja prądu lampy) oraz zestaw do dożylnego podania środka kontrastowego. Całość musi pracować stabilnie i powtarzalnie, bo nawet drobne błędy ruchu wpływają na ostrość obrazu.

Jak powstaje obraz w tomografii komputerowej?

Podczas skanowania promienie rentgenowskie przechodzą przez ciało w wielu kierunkach. Osłabienie wiązki w tkankach rejestrują detektory. Komputer rozwiązuje odwrotny problem matematyczny: z tysięcy projekcji w różnych kątach odtwarza przekroje poprzeczne, a następnie może złożyć je w trójwymiarowy obraz. Kluczowe pojęcia to: kolimacja (szerokość „warstwy”), liczba rzędów detektorów (liczba jednocześnie rejestrowanych warstw) i tzw. pitch (stosunek przesuwu stołu do szerokości wiązki). Większa liczba rzędów i optymalny pitch skracają czas badania, co ogranicza artefakty ruchowe, ale oprogramowanie zawsze dba, by jego dawka była możliwie niska przy zachowaniu diagnostycznej jakości. Więcej na ten temat można przeczytać w artykule na stronie: https://cmgamma.pl/specjalizacja/tomografia-komputerowa-tk/.

Ruch spiralny i techniki rekonstrukcji

Nowoczesna tomografia komputerowa działa w trybie spiralnym (helikalnym): pacjent przesuwa się przez gantrę, a lampa z detektorami krążą wokół – rejestracja jest ciągła. Dane przetwarzane są algorytmami rekonstrukcji: klasyczną metodą filtrowanej rekonstrukcji wstecznej (FBP) lub metodami iteracyjnymi i hybrydowymi, które lepiej radzą sobie ze szumem. W rekonstrukcji używa się różnych form badania, by uwypuklić kontrast między strukturami – inne parametry przydadzą się w tk klatki piersiowej, inne w jamy brzusznej i miednicy.

Kontrast – po co i kiedy?

W wielu wskazaniach stosuje się dożylnego podania środka kontrastowego. Jodowy środek cieniujący zwiększa różnice pochłaniania promieni rentgenowskich przez krew i tkanki, co pomaga w ocenie naczyń krwionośnych, wykrywaniu zmian nowotworowych, rozróżnieniu ognisk zapalnych i w badaniach angiograficznych (np. ocena tętniaków, zatorów). Podanie kontrastu bywa kluczowe w badaniach głowy, klatki piersiowej, jamy brzusznej czy miednicy małej. Z drugiej strony istnieją potencjalne działania niepożądane: przejściowe uczucie ciepła, metaliczny posmak, rzadziej reakcje alergiczne. Przed badaniem często sprawdza się poziomu kreatyniny we krwi, bo kontrast wydalany jest przez nerki; niewydolność nerek zwiększa ryzyko powikłań. Zgłasza się także choroby tarczycy, ponieważ jod może wpływać na jej czynność. W przewlekłej niewydolności krążenia szybkie podanie większej objętości płynu może wymagać szczególnej ostrożności. O ostatecznym zastosowaniu kontrastu decyduje lekarz kierujący wspólnie z zespołem pracowni.

Jak wygląda badanie TK w praktyce?

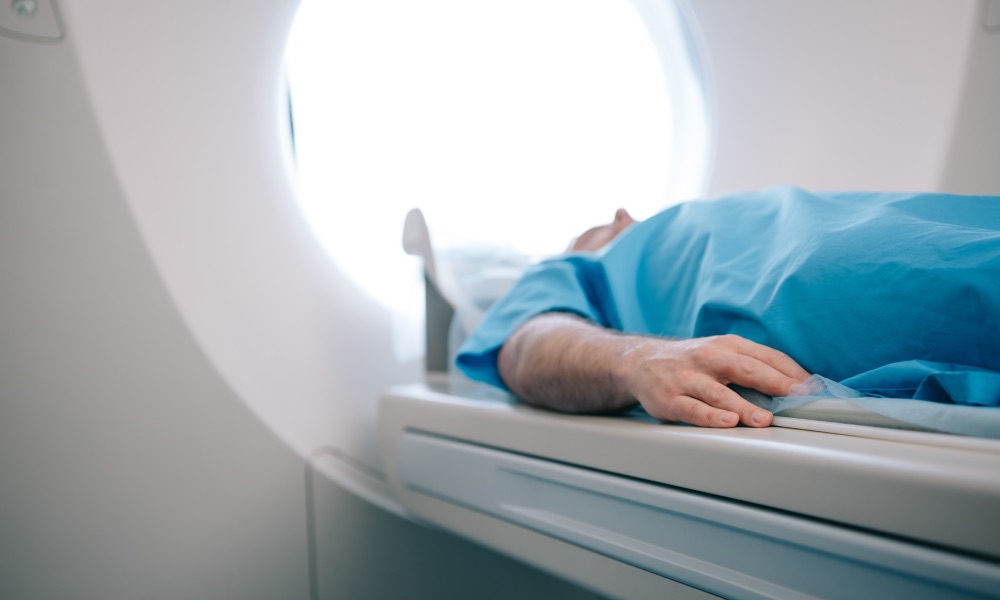

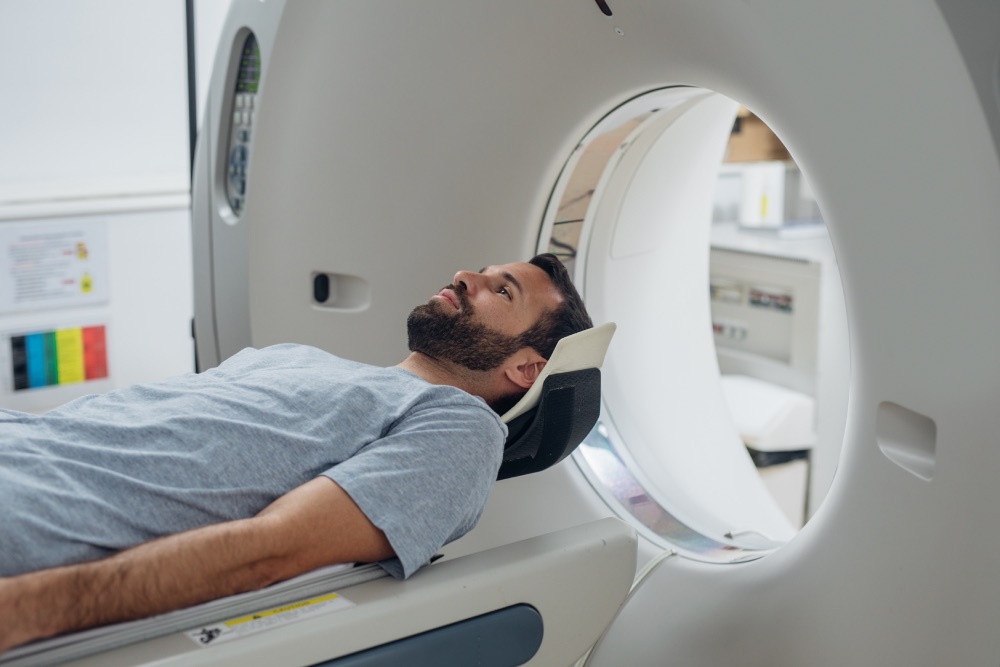

Badanie tomografem komputerowym zaczyna się od rejestracji: potrzebny jest dokument tożsamości, skierowanie i – jeśli są – wyniki poprzednich badań. Każdy badania pacjent wypełnia ankiety medycznej i informuje o stałych lekach, uczuleniach, chorobach nerek, tarczycy, o ciąży. Następnie pacjent przebiera się, usuwa metalowych elementów (biżuteria, pasek), zdejmuje aparat słuchowy jeśli przeszkadza w skanowaniu. Leży na stole tomografu w pozycji leżącej, a personel medyczny instruuje o bezruchu i krótkich fazach wstrzymanie oddechu. W trakcie badania lampa i detektory okrążają ciało, a stół przesuwa się przez gantrę. Samo skanowanie trwa zwykle od kilkunastu sekund do kilku minut; z przygotowaniem całość to często kilkanaście–kilkudziesięciu minut. Po podaniu kontrastu zaleca się nawodnienie; większość osób wraca do codziennych zajęć w dniu badania.

Zastosowania kliniczne

Tomografia znajduje zastosowanie m.in. w ocenie zmian pourazowych, udarów krwotocznych, w tk klatki piersiowej (miąższ płucny, śródpiersie), w obrazowaniu jamy brzusznej i miednicy (wątroba, trzustka, nerki, drogi moczowe), w wykrywaniu i stopniowaniu zmian nowotworowych, a także w ocenie choroby wieńcowej (angio-TK tętnic wieńcowych) i wirtualnej kolonoskopii. Jest to rodzaj nieinwazyjnego badania w tym sensie, że nie wymaga nacięć czy wprowadzania instrumentów do ciała – choć dożylne podanie kontrastu to ingerencja medyczna. Nie każda sytuacja wymaga TK: w niektórych wskazaniach lepiej sprawdza się rezonans magnetyczny (tkanki miękkie, ośrodkowy układ nerwowy), a w innych – USG (np. dynamiczna ocena narządów jamy brzusznej). Decyduje lekarz po analizie korzyści i ryzyka. Czym różni się rezonans od tomografii komputerowej dowiesz się z artykułu na stronie: https://cmgamma.pl/baza-wiedzy/tomografia-a-rezonans-kluczowe-roznice/.

Dawka promieniowania i ograniczenia metody

Tomografia działa dzięki promieni rentgenowskich, więc zawsze istnieje dawka promieniowania. Jej wielkość zależy od obszaru, parametrów skanowania, budowy ciała i wskazania. Pracownie stosują protokoły dostosowane do wieku i masy pacjenta, a systemy modulują prąd lampy, by utrzymać akceptowalny poziom szumu. Mimo postępu, TK ma ograniczenia: gorszy kontrast tkanek miękkich niż MRI, artefakty od metalowych implantów, konieczność współpracy (bezruch, oddech), potencjalny wpływ kontrastu na nerki i tarczycę. U części osób mogą wystąpić zawroty głowy lub chwilowe złe samopoczucie – zwykle przemijające. W każdej pracowni obecne są procedury postępowania w razie reakcji nadwrażliwości.

Kiedy i jak przygotować pacjenta?

W wielu protokołach zaleca się bycie na czczo 4–6 godzin (zwłaszcza przy planowanym kontraście), jednak konkretne wymagania ustala pracownia. W dniu badania należy zabrać listę stałe leki i przyjąć je zgodnie z zaleceniami, chyba że lekarza kierującego ustalił inaczej. Część badań wymaga podania kontrastu doustnego (np. w wybranych badaniach jamy brzusznej), inne – odprowadzenia powietrza z jelita w wirtualnej kolonoskopii. W przypadku badania osób z cukrzyca insulinozależna lub z zaburzeniami nerek konieczne bywa wcześniejsze oznaczenie kreatyniny we krwi i indywidualny plan nawodnienia. Pacjent powinien zgłosić też niewydolność wątroby (istotna klinicznie z innych powodów), przebyte reakcje alergiczne na kontrast, wszystkie przeciwwskazania oraz leki wpływające na nerki. Każde badanie tomografii komputerowej powinno mieć jasne wskazanie, a jego dawka być możliwie najniższa przy zachowaniu jakości diagnostycznej.

Jak wygląda opis i co dalej?

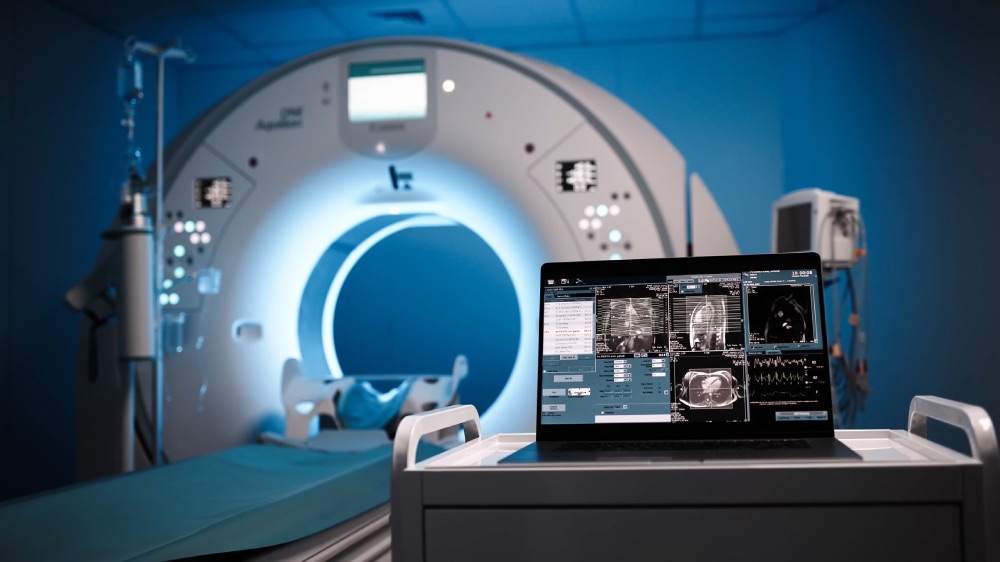

Po skanowaniu dane trafiają do systemu, gdzie radiolog dokonuje oceny. Powstaje opis oraz – coraz częściej – rekonstrukcje MPR, MIP czy VR, które pomagają zrozumieć relacje anatomiczne i planować leczenie. W ramach NFZ terminy i zasady finansowania zależą od wskazania i regionu; w trybie pilnym kolejkę determinuje stan kliniczny. Wynik powinien być interpretowany w kontekście obrazu klinicznego i rodzaju badania – TK nie zastępuje wszystkich metod, ale bywa najszybszą drogą do odpowiedzi diagnostycznej.

Bezpieczeństwo i komunikacja z personelem

Rola pacjenta nie kończy się na leżeniu nieruchomo. Trzeba należy zgłosić wszelkie uczulenia, choroby przewlekłe, możliwość ciąży, a w trakcie badania poinformować o nagłych dolegliwościach (np. duszność, wysypka, nasilenie bólu). Personel medyczny utrzymuje stały kontakt głosowy i wzrokowy, co poprawia bezpieczeństwo. Po zakończeniu badania, jeśli wszystko przebiega prawidłowo, najczęściej można wrócić do zwykłych aktywności; w razie wątpliwości co do objawów – kontakt z pracownią lub lekarzem prowadzącym.

FAQ – Często zadawane pytania

Czy tomografia komputerowa jest zawsze lepsza od rezonansu magnetycznego?

Nie. TK i MRI uzupełniają się. TK szybciej ocenia m.in. płuca i zmiany pourazowe, MRI lepiej różnicuje tkanki miękkie i ośrodkowy układ nerwowy.

Czy kontrast w TK jest bezpieczny?

U większości osób tak, ale wymaga oceny nerek i tarczycy. Zawsze zgłoś wcześniejsze reakcje alergiczne i choroby przewlekłe – o podaniu decyduje lekarz.

Ile trwa badanie i czy boli?

Samo skanowanie to zwykle sekundy–minuty; całość z przygotowaniem trwa kilkanaście–kilkadziesiąt minut. Badanie jest bezbolesne, ukłucie towarzyszy jedynie podaniu kontrastu.
